Konstruktion

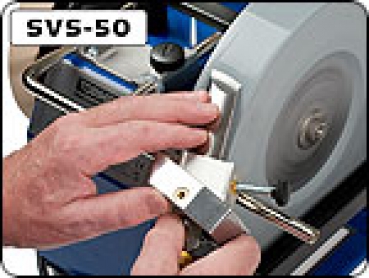

Diese patentierte Vorrichtung besteht aus einem Gehäuse (1) und zwei austauschbaren Sitzen für das Werkzeug – ein geschlossener (2) und ein offener (3). Die Sitze sind drehbar und können mit der unteren Schraube (6) in einem wahlfreien Schrägwinkel zwischen 0° und 45° arretiert werden. Drehmeißel haben eine Schleiffase auf jeder Seite. Mit dieser Schleifvorrichtung wird das Werkzeug nur einmal eingespannt, um beide Schleiffasen zu schleifen. Durch das Umdrehen der Vorrichtung können Sie beide Schleiffasen symmetrisch schleifen.
Der geschlossene Sitz wird für Drehmeissel verwendet. Das Werkzeug wird mit der Seitenschraube (4) montiert. Die obere Schraube (5) wird nicht verwendet.
Der offene Sitz wurde für Werkzeuge mit der Schneide quer über die Längsrichtung konstruiert. Das Werkzeug wird mit der oberen Schraube (5) im Gehäuse montiert. Da der Sitz sich drehen kann, kann die Vorrichtung auch für schräge Schnitzhohleisen benützt werden.
